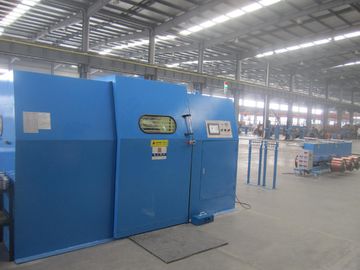

Machine à faire des ensembles à double torsion pour fils de cuivre à fil de base

Caractéristiques de la machine de groupage des fils:

Nouveau développé, au lieu de la machine traditionnelle de groupage de 400 tubes avec une productivité élevée (4,5 fois plus que la machine, en particulier pour la torsion de 1 + 6 conducteurs), économiser de l'énergie, plus petite taille,moins de bruit, etc..


Les avantages de la machine de groupage des fils:

• Flyer Bow:­ Japon SK5 importé, finit par traitement thermique, surface de chrome dur þ Système de transmission en fibre de verre importé: entraînement par courroie synchrone, pose précise,aucune position de lubrification interne, aucun effet de déchets par ravitaillement en carburant et nettoyage de la machine
• Modifier la longueur de pose: facile à utiliser, il suffit de changer la roue de tête en fonction de la feuille de longueur de pose
• Mode de comptage du compteur: compteur interne,

Principaux paramètres de performance

• Application: torsion des noyaux et câblage des conducteurs, tels que fil nu, fil en conserve, fil nickel, fil plaqué argenté, fil émaillé, aluminium plaqué au cuivre, fil allié, etc.1 + 6 peut remplacer la torsion par la mise en échec

Performance mécanique

• Structure du corps:

1Matériau: acier à faible teneur en carbone soudé ensemble.

2- Structure: le corps par recuit et vieillissement, pour éliminer les contraintes internes, puis perçage par une machine de perçage de précision pour former un moulage.

• Partie d'entrée:

1.Place d'entrée: face à la porte d'entrée, sur le côté droit de la machine (peut être personnalisée selon les exigences du client pour changer vers le côté gauche).

2.Mode d'entrée de blocage: depuis le dispositif de décharge jusqu'à la zone de détection de déconnexion, d'abord jusqu'à la carte de sous-ligne totale (sous-trous par 1 +6 +12 +... distribution), par le premier moule sous pression,puis le deuxième moule sous pression, après avoir introduit la broche droite dans la roue de guidage du fil. De l'arc en aluminium avec anneau de porcelaine, puis dans la broche gauche dans la roue de guidage du fil,et puis à travers le centre de la roue de guidage de coin à la roue de tête, Fin de la roue de guidage de l'alignateur à la pose du câble (voir schéma de l'entrée du câble)

• Le moteur:

1.Matériau: forgeage de l'acier 40Cr après traitement par trempe et trempe.

2Précision: le diamètre extérieur de la face du noyau de l'arbre et la face de l'extrémité du roulement sont broyés pour assurer la concentricité et la verticalité avec l'axe.

3Balance dynamique: norme de G2,5 (0,03 g de différence de poids)

• ̈Plate en aluminium / ̈ bras de rotation

1.Matériau: acier ZL104 / 45#

2.Précision: toutes les faces terminales sont positionnées par rapport aux trous de localisation ((moins de 0,03 grammes)

3Balance dynamique: précision de G2,5 (0,03 grammes de différence de poids)

• Faites une fleur.

1.Matériau: ̈ importé du Japon SK5 ̈ importé de fibre de verre

2.Forme: apparence spéciale, réduction de la résistance au vent.

3Tolérance au poids: moins de 0,03 g par paire

• Partie de transmission: avec entraînement à courroie synchrone importé, longueur de pose précise
• Roue d'entrée de fil:

1.Matériau: acier # 45 fini avec traitement thermique HRC30-40.

2.Durement chromé sur la surface, pas facile à porter

• Pour les véhicules à moteur à combustion

1.Matériau: fer ductile QT42-10.

2. Traitement: machines à outils CNC

3.Précision: moulage d'une extrémité du trou de traitement, pour assurer la concentricité.

• Système de lubrification du roulement à broche:

1.Méthode de lubrification: lubrification au beurre

2.Mode de beurre: LGMT2

3.Méthode d'étanchéité: anneau de retenue d'huile mécanique, maintenir la machine propre à l'intérieur
