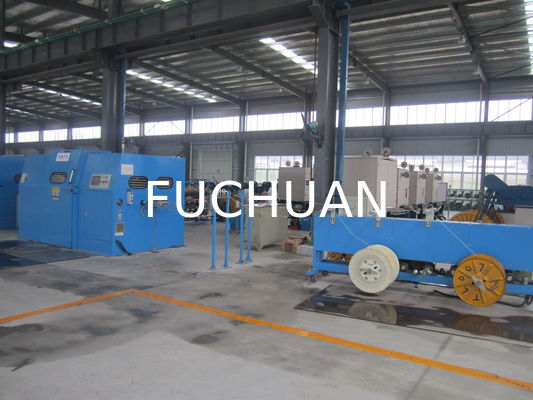

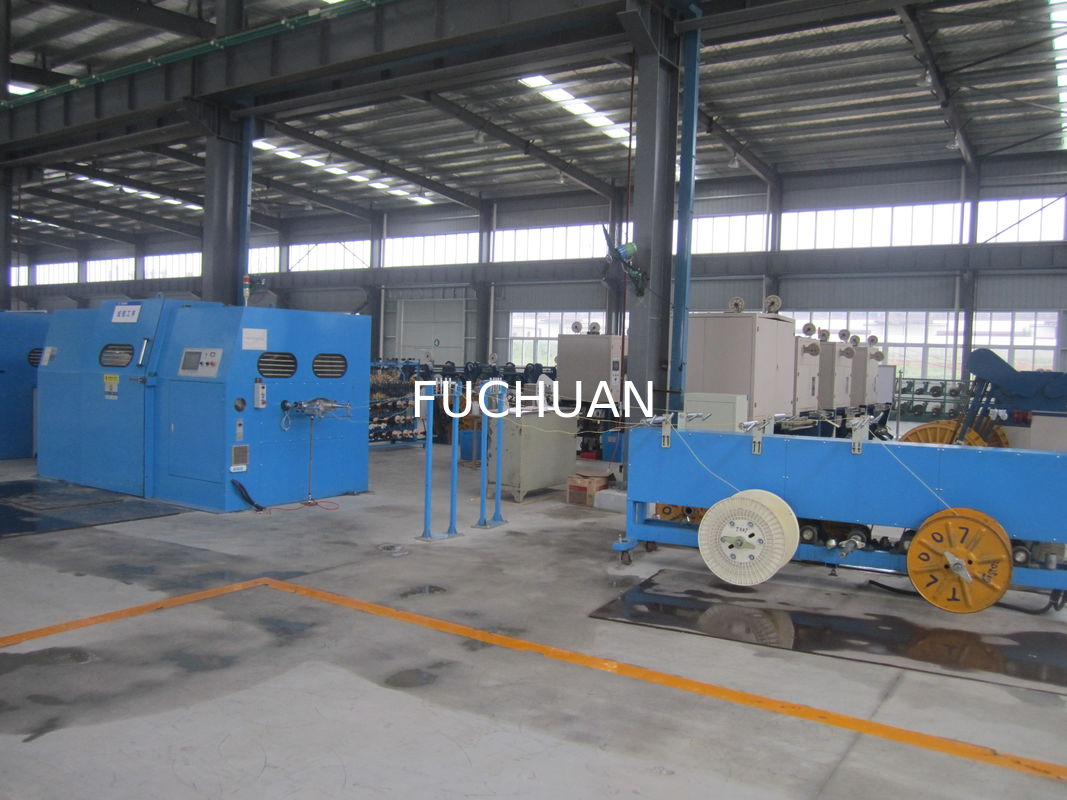

Appareil de raccordement de fils de taille plus petite BVR RVV Alloy Aluminium Wires Equipement

Fil liant des mérites de machine :

• Grande vitesse, bonne stabilité (le moteur par l'accouplement rigide directement lié à l'arbre d'entraînement)
• Contrôle de tension automatique : En échouant, la réceptrice de bobine du vide entièrement, la tension doit être augmentée (avec l'écran tactile placez librement les données) la machine peut automatiquement ajuster la tension sans à-coup, gardent la variation uniforme de tension, peut réaliser l'arrangement en temps réel de tension tout en travaillant.
• Axez la finition en aluminium de bras de ¨rotation de disque d'andþ : après le traitement dynamique ultra-rapide de balancier ; bruit moins que le DB
• Contrôle électrique : opération conviviale d'interface d'écran tactile, contrôle par le programmeur + l'inverseur de PLC
• Arc d'insecte : þ SK5 importé par Japon, fini avec le traitement thermique, la surface du système de transmission importé par þ dur de fibre de verre de chrome : conduisez avec les ceintures synchrones, étendant précis, aucune position interne de lubrification, aucun effet de déchets par le réapprovisionnement en combustible et le nettoyage de machine
• Changez la longueur de configuration : facile à utiliser, changez juste la principale roue selon la feuille de longueur de configuration
• Dosez compter la manière : compteur interne de mètre,

Fil liant des paramètres d'optimisation du traitement principaux de machine

• Direction tordue : la direction gauche et droite peut être arbitrairement choisie, tirent la barre de commutateur pour changer la direction, opération facile
• Frein : Avec les freins électromagnétiques, peut réaliser le freinage automatique quand la séparation interne de /external, et le rassemblement réglant des mètres
• Contrôle de tension : la tension magnétique de fil de contrôle d'embrayage, par le contrôleur de programme de PLC ajustent automatiquement la tension, gardent la constante de tension
• Incidences d'entraînement de machine : Incidences du Japon NSK
• Courroie : importation en provenance des USA
• Levage de bobine : Levage électrique de levage manuel de ¨ de ¨
• Lubrification d'axe : lubrification de beurre
• Direction : machine de main gauche, c.-à-d., faisant face à l'entrée principale, profit du côté droit (peut être la personnalisation selon les besoins des clients)
• Joint de corps et de porte : joint en plastique
• Joint d'incidence d'axe : Circlip d'huile mécanique

Représentation mécanique

• Constitution :

1.Material : acier à faible teneur en carbone soudé ensemble.

2.Structure : le corps par le recuit et le vieillissement, pour éliminer l'effort interne, et puis ennuyer par une aléseuse de précision à former un bâti.

• Liaison de la pièce d'entrée :

position de l'entrée 1.Bunching : faisant face à l'entrée principale, au côté droit de la machine (peut être la personnalisation selon les besoins des clients de changer en le côté gauche).

mode de l'entrée 2.Bunching : du dispositif de profit par la séparation sentant le secteur, d'abord à tout le panneau de sous-line (sous-trou par 1 +6 +12 +… distribution), par le premier moule de pression, puis le deuxième moule de pression, après être entré dans l'axe droit dans la roue de guide de câblage. De la voûte en aluminium avec l'anneau de porcelaine et puis dans l'axe gauche dans la roue de guide de câblage, et puis par la roue du guide du coin central à la principale roue, finale à la roue du guide du dispositif d'alignement à la pose de câble (voir le fil lier le diagramme de modèle d'entrée)

• Axe :

1.Material : pièce forgéee 40Cr en acier après l'extinction et le gâchage du traitement.

2.Accuracy : Le diamètre extérieur de visage de noyau d'axe et le visage d'extrémité d'incidence sont rectifiés pour assurer la concentricité et le verticality avec l'axe.

équilibre 3.Dynamic : Niveau de G2.5 (0.03g de différence de poids)

• plat de ¨Aluminum/bras rotation de ¨

1.Material : ¨ ZL104/acier de ¨45#

2.Accuracy : Tous les visages d'extrémité sont placés relativement aux trous de repérage (moins de 0,03 grammes)

équilibre 3.Dynamic : Exactitude de G2.5 (0,03 grammes de différence de poids)

• Arc

1.Material : Fibre de verre SK5 importée par ¨ importée par Japon de ¨

2.Shape : l'aspect spécial, réduisent la résistance de vent.

tolérance 3.Weight : moins de 0,03 grammes par paires

• Pièce de transmission : avec la commande par courroie synchrone importée, longueur de pose précise
• Roue d'entrée de fil :

1.Material : # acier 45 fini avec le traitement thermique HRC30-40.

chrome 2.Hard plaqué sur la surface, non facile à porter

• Logement d'axe :

1.Material : fer malléable QT42-10.

2.Processing : Outillage de machine de commande numérique par ordinateur

3.Accuracy : un bâti de traitement d'extrémité de trou, pour assurer la concentricité.

• Système de lubrification d'incidence d'axe :

méthode 1.Lubrication : lubrification de beurre

modèle 2.Butter : LGMT2

méthode 3.Sealing : le circlip d'huile mécanique, gardent l'intérieur propre de machine

• Prenez : Le contrôle de tension de tension par la tension magnétique de fil de contrôle d'embrayage, par le contrôleur de programme de PLC ajustent automatiquement la tension, gardent la constante de tension
• Pose de câble : Le câble bi-directionnel spécial étendant le dispositif, le type d'incidence de tige de lumière de millimètre de φ, la longueur de configuration et la distance peut être exactement ajusté
