Machines électriques de groupage de fil de cuivre Lubrifiant au beurre Équipement de sécurité

Machines électriques de groupage de fil de cuivre Lubrifiant au beurre Équipement de sécurité
Machines électriques de groupage de fil de cuivre Lubrifiant au beurre Équipement de sécurité

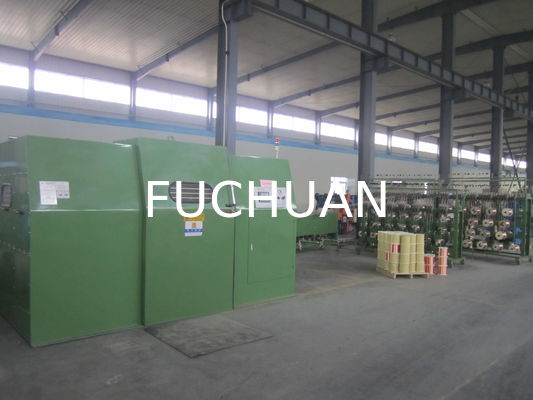

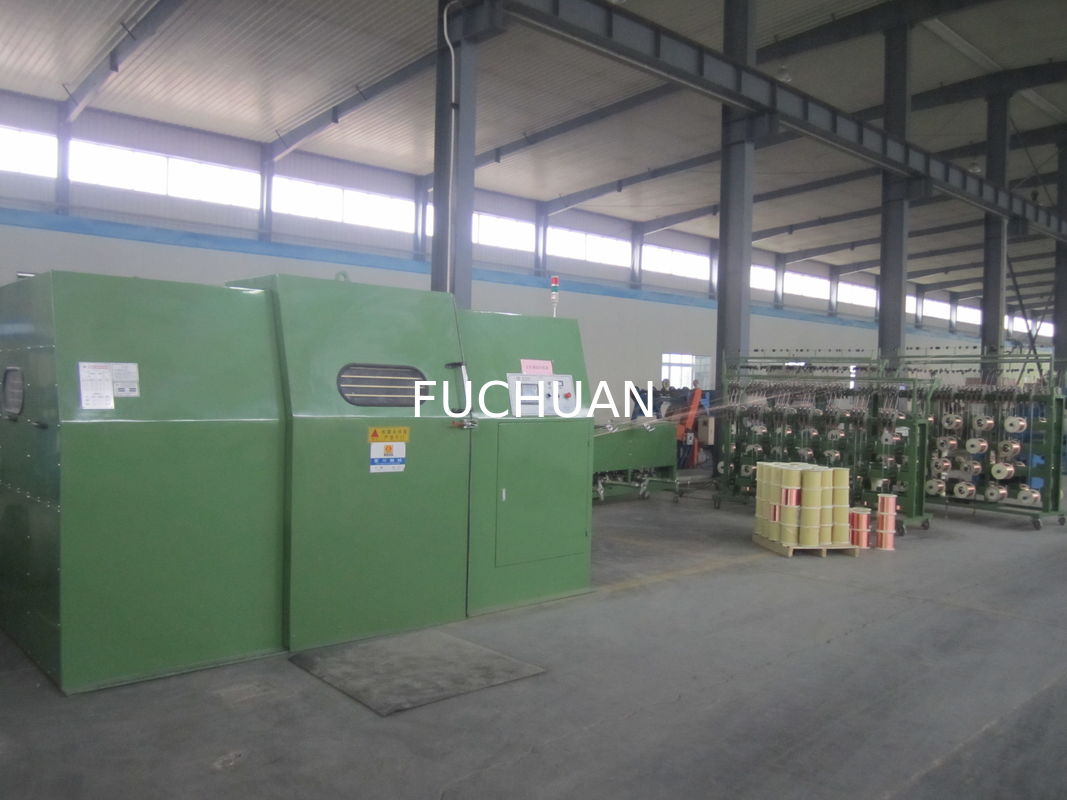

Image Grand :  Machines électriques de groupage de fil de cuivre Lubrifiant au beurre Équipement de sécurité

Détails sur le produit:
Lieu d'origine: La Chine Jiangsu
Nom de marque: Fuchuan
Certification: CE
Numéro de modèle: FC-1250B
Conditions de paiement et expédition:
Quantité de commande min: négociation
Prix: negotiable
Détails d'emballage: emballage normal
Délai de livraison: 45 jours
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 500 ensembles un an
Contact

Machines électriques de groupage de fil de cuivre Lubrifiant au beurre Équipement de sécurité

description de
couleur: ciel bleu Diamètre simple de fil (millimètres): Φ0.5~2.52
Région de section de toronnage (² de millimètre): 10.0~35.0 Diamètre simple de fil de fil de noyau (millimètres): Φ3.0~6.0
Diamètre externe de toronnage de noyau (millimètres): Φ6.0~12.0 Lancement (millimètres): 41-155 (20 classes)
Type de torsion: Regroupement à double torsion Diamètre du fil: 0,5-2,52 mm
Toronnage du secteur: 10,0-35,0 mm2 Vitesse maximale: 2400 tr/min (4800 torsion)
Moteur principal: 22 kW Lubrification: Lubrification au beurre
Caractéristiques: Équipement de sécurité
Mettre en évidence:

- Je ne sais pas.

,

liaison de la machine

,

machine de décapage

Graissage au beurre de la machine à retordre le fil de cuivre



Caractéristique de la machine à retordre le fil de cuivre

  • Système de passage de fil : La dernière structure, le fil de la broche passe directement à travers la roue guide jusqu'à la courroie de l'arc, l'arc (avec) une conception unique de rainure semi-circulaire, avec l'arc avec un anneau en porcelaine semi-circulaire pour éviter les rayures, les sauts de fils causés par la résistance du vent lors du fonctionnement à haute vitesse
  • Graissage de la broche : graissage au beurre (Défauts de graissage à l'huile : la température de l'huile augmente lors du fonctionnement à haute vitesse, et la brume d'huile se concentre en gouttelettes sur la paroi, tombant sur la bobine et polluant le conducteur, provoquant des cloques lors de l'isolation)
  • Protection de sécurité : Si le contact de porte n'est pas en place, le contact de levage n'est pas en place, l'affichage d'erreur de rupture de fil interne et externe sur l'écran tactile déclenche une alarme automatique ou empêche le démarrage
  • Finition du bras de rotation de la broche et du disque en aluminium : après traitement par équilibrage dynamique à haute vitesse ; bruit inférieur à dB
  • Contrôle électrique : opération avec interface écran tactile conviviale, contrôle par automate programmable (PLC) + variateur
  • Arc de la toupie : Japon importé SK5, traité thermiquement, surface plaquée chrome dur. Système de transmission en fibre de verre importée : entraînement par courroies synchrones, pose précise, pas de position de lubrification interne, pas de produits perdus affectés par le ravitaillement et le nettoyage de la machine

Paramètres de la machine à retordre le fil de cuivre

  • Application : retordage de fils et toronnage de conducteurs, tels que fil nu, fil étamé, fil nickelé, fil argenté, fil émaillé, cuivre plaqué aluminium, fil d'alliage, etc. 1 + 6 peut remplacer le retordage par le toronnage
  • Plage de diamètre de monofilament : mm
  • Plage de diamètre de fil retordu : mm
  • Section transversale de toronnage : mm²
  • Spécifications de la bobine : PND
  • Vitesse maximale : tr/min (vitesse de conception) ; (spécifications différentes, vitesse différente)
  • Vitesse de travail normale : jusqu'à 80 % de la vitesse maximale
  • Peinture : bleu clair RAL5015 (personnalisable selon les exigences du client)
  • Emballage : emballage simple étanche
  • Sens : machine main gauche, c'est-à-dire face à la porte avant, déroulage à droite (personnalisable selon les exigences du client)
  • Joint de corps et de porte : joint en plastique
  • Joint de roulement de broche : bague d'étanchéité mécanique
Modèle d'équipement FC-1000B FC-1250B FC-1600B
Utilisation pour le retordage S'applique au retordage des sept fils de cuivre nus, fils étamés, fils d'alliage d'aluminium, etc. (BVR et RVV) ci-dessus, double retordage pour les fils de cœur.
Diamètre du fil unique (mm) Φ0.3～2.14 Φ0.5～2.52 Φ0.5～2.52
Section de toronnage (mm²) 6.0～25.0 10.0～35.0 10.0～50.0
Diamètre du fil unique du fil de cœur (mm) Φ2.0～4.0 Φ3.0～6.0 Φ3.0～6.0
Diamètre extérieur du fil de cœur retordu (mm) Φ4.0～10.0 Φ6.0～12.0 Φ6.0～15.0
Pas (mm) 35-149(20) 41-155(20) 60-260(20)
Sens de torsion Optionnel à droite ou à gauche
Bobine de réception (mm)
Diamètre extérieur*alésage*largeur extérieure		 Φ1000*Φ80*750 Φ1250*Φ80*950 Φ1600*Φ80*1180
Vitesse de rotation maximale (tr/min) 1000(2000) 800(1600 ) 600(1200)
Puissance du moteur principal 18.5KW 22KW 30KW
Puissance de l'onduleur 18.5KW 22KW 30KW
Méthode de contrôle de la tension Écran tactile + PLC + embrayage à poudre magnétique, assure une tension constante du vide au plein de la bobine
Embrayage à poudre magnétique 20kgf 20kgf 40kgf
Protection freinage/arrêt automatique 1) fil intérieur et extérieur cassé 2) longueur prédéfinie atteinte
Mode de freinage Frein électromagnétique
Méthode de traversée Enroulement du fil avec unités d'entraînement à rouleaux, pas et largeur d'enroulement réglables
Mode de levage Levage commandé par tige de traversée électrique
Mode de fonctionnement Fonctionnement sur écran tactile
Dimensions (mm) 4000L*2200W*2100H 4500L*2600W*2500H 5000L*3000W*3000H



Performance mécanique de la machine à retordre le fil de cuivre

  • Corps de broche :

1.Matériau : fonte malléable QT42-10.

2.Traitement : outillage de machine CNC

3.Précision : moulage d'une seule pièce du trou, pour assurer la concentricité.

  • Système de lubrification des roulements de broche :

1.Méthode de lubrification : graissage au beurre

2.Modèle de beurre : LGMT2

3.Méthode d'étanchéité : bague d'étanchéité mécanique, pour maintenir la propreté intérieure de la machine

  • Réception : contrôle de la tension de traction par l'embrayage magnétique, contrôle de la tension du fil, ajustement automatique de la tension par le contrôleur de programme PLC, maintien d'une tension constante
  • Pose de câble : dispositif spécial de pose de câble bidirectionnel, roulement de type tige légère de φ mm, longueur et distance de pose réglables avec précision



Description Modèle Origine
1.Moteur principal
2.Onduleur   INOVANCE
3.Programmateur PLC   INOVANCE
4.Extenseur PLC   INOVANCE
5.Écran tactile   Weinview
6.Frein électromagnétique   WREZUN
7.Embrayage magnétique   CHAÎNE DE QUEUE
8.Roulements de broche 1 JEU SWEDEN SKF
Autres roulements 1 JEU JAPAN NSK
9.Courroie de distribution 1 JEU US GATES
10.Dispositif de pose de câble   SHANXI Tian Xiang
11.Pompe hydraulique manuelle   TAIWAN SHUNXIN
Pompe hydraulique électrique
Tige filetée électrique + moteur
12.Contrôleur de tension   TAIWAN
13.Arc 1 JEU SK5 Japon / Fibre de verre
14.Corps 1 JEU Auto-traitement
15.Broche 2 pièces Auto-traitement
16.Plaque d'aluminium 2 pièces Auto-traitement
17.Poulie de synchronisation 1 JEU SHANGHAI FENGKE
18.Logements de roulement 1 JEU Auto-traitement
19.Disque 2 pièces Auto-traitement
20.Arbre de transmission 1 pièce Sous-traitance
21.Roue de guidage 1 JEU Auto-traitement avec placage chrome dur
22.Roue guide-fil 6 pièces Auto-traitement avec placage chrome dur



  • Feuille de pièces de rechange
N° Description Modèle Qté Remarque
1 Roue guide de broche (avec roulements) 1 JEU 　
2 Roue guide-fil (avec roulements) 1 JEU
3 Boucles dans l'arc   3 pièces 　
4 Anneau en porcelaine de plaque de séparation Φ6.8 3 pièces 　
5 Filière de toronnage Fourni par le client
6-9 Courroie de distribution   1 pièce 　
10 Manchon supérieur de bobine Selon les dessins de la bobine du client 1 JEU
11 Beurre SKF LGMT2/1

1

Bouteille

 1KG
12 Pistolet à graisse   1 pièce
13 Outil Avec clé hexagonale, clé plate, etc. 1 JEU 　
14 Instructions d'utilisation   1 JEU
15 Schéma électrique   1 JEU
16 Manuel de l'onduleur   1 pièce
