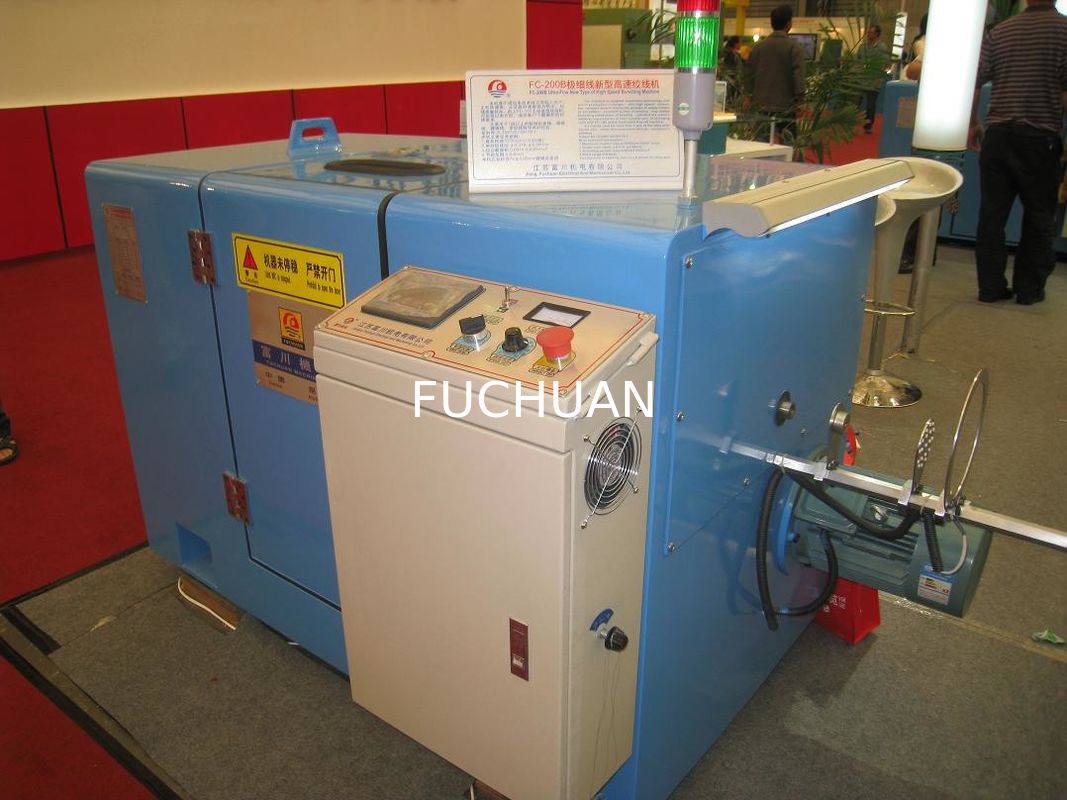

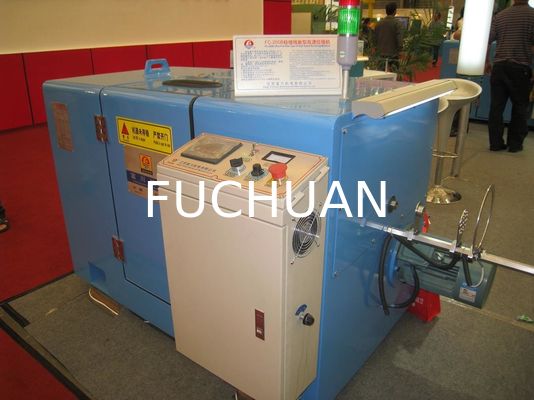

Câblage cuivre de câble liant l'équipement de grande précision d'écran tactile de machine

Machine de couplage de câbles de haute précision / ligne d'extrusion de câbles à écran tactile

Les avantages de la machine de câblage:

1- Haute vitesse, bonne stabilité

2. régulation automatique de la tension: lors de la mise en échec, la prise de bobine du vide au plein,la tension doit être augmentée (Avec l'écran tactile Libre régler les données) La machine peut régler automatiquement la tension en douceur, maintenir la variation de tension uniforme, peut atteindre le réglage de tension pendant le travail.

3- Système de ligne: la structure la plus récente, le fil de la broche directement à travers la roue de guidage à la courroie de la flèche, la flèche (avec une conception de rainure semi-circulaire unique),avec la voûte avec une ligne d'anneau en porcelaine semi-circulaire pour éviter le fonctionnement à grande vitesse en raison de la résistance du vent Causé par une rayure de jonction, le phénomène des sauts de parts

4. Lubrification par broche: lubrification au beurre (Défauts de lubrification par huile: la température de l' huile augmente pendant le fonctionnement à grande vitesse, et le brouillard d' huile se concentrera dans des perles sur le mur,tombant sur la bobine et polluant le conducteur, provoquer des cloques lorsque le conduit est isolé)

5. Protection de sécurité: si le contact de la porte n'est pas en place, le contact de l'ascenseur n'est pas en place,l'affichage de l'erreur de fil interne et externe cassé dans l'écran tactile sur l'alarme automatique ou ne peut pas commencer à fonctionner

6. méthode de comptage du compteur: dernière conception nationale, avec compteurs à broche; même machine tordue avec des spécifications de conducteur, erreur du compteur dans un dixième de millième

principaux paramètres de performance

1Application: plus de 7 pièces de fil d'alliage, de fil en conserve, de fil émaillé, etc. 1 + 6 peut remplacer la torsion par des ficelles

2. Plage de diamètre du monofilament: φ0,025 ~ φ0,08 mm

3. Plage de diamètre du fil tordu: φ0,075 ~ φ0,24 mm

4Surface de la section transversale du fil: 0,0034 à 0,035 mm2

5. Spécifications de bobine: φ200 mm × 31 mm × φ135 mm ((ou personnalisé avec les dessins du client)

6. Vitesse maximale: 3000 tours par minute ((vitesse de conception);

7- Pose du câble: type de roulement à barres légères de φ15 mm, longueur et distance du roulement peuvent être ajustées avec précision

8Longueur du fil: 0,8 à 4,0 mm de classe 14

9Moteur principal: moteur à courant alternatif de 2,2 kW

10Direction: machine à gauche, c'est-à-dire face à la porte d'entrée, paiement à droite (peut être personnalisé selon les exigences du client)

11- Emballage de carrosserie et de porte: étanchéité en plastique

12- Sceaux à roulement à broche: anneau de retenue d'huile mécanique

Performance mécanique

1Structure du corps:

1) Matériau: acier à faible teneur en carbone soudé ensemble.

2) Structure: le corps par recuit et vieillissement, pour éliminer les contraintes internes, puis perçage par une machine de perçage de précision pour former un moulage.

2- La partie d'entrée:

1) position d'entrée: face à la porte d'entrée, sur le côté droit de la machine (peut être personnalisée selon les exigences du client pour changer sur le côté gauche).

2) Mode d'entrée en groupe: du dispositif de décharge à la zone de détection de la déconnexion, d'abord à la carte de sous-ligne totale (sous-trous par 1 +6 +12 +... distribution), par le premier moule sous pression,puis le deuxième moule sous pression, après avoir introduit la broche droite dans la roue de guidage du fil. De l'arc en aluminium avec anneau de porcelaine, puis dans la broche gauche dans la roue de guidage du fil,et puis à travers le centre de la roue de guidage de coin à la roue de tête, Fin de la roue de guidage de l'alignateur à la pose du câble (voir schéma de l'entrée du câble)

3. Système de lubrification du roulement à broche:

1) Mode de lubrification: lubrification au beurre

2) Modèle de beurre: LGMT2

3) Méthode d'étanchéité: anneau de retenue d'huile mécanique, maintenir la machine propre à l'intérieur

4.Prendre:contrôle de la tension de traction: à travers la tension du fil de commande de l'embrayage magnétique, par le contrôleur de programme PLC régler automatiquement la tension, maintenir la tension constante

5- Pose de câble: dispositif spécial de pose de câble bidirectionnel, type de roulement à barres légères φ15 mm, longueur et distance de pose peuvent être réglées avec précision

6Taille de la bobine:

(Peut être personnalisé)

7Puissance dynamique: 1 kW

8Puissance installée: 2,2 kW

Spécification détaillée:
