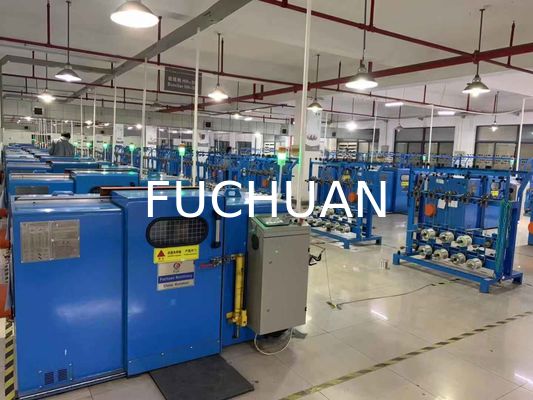

Câblage cuivre de haute précision groupant le corps en acier à faible teneur en carbone d'équipement de machine

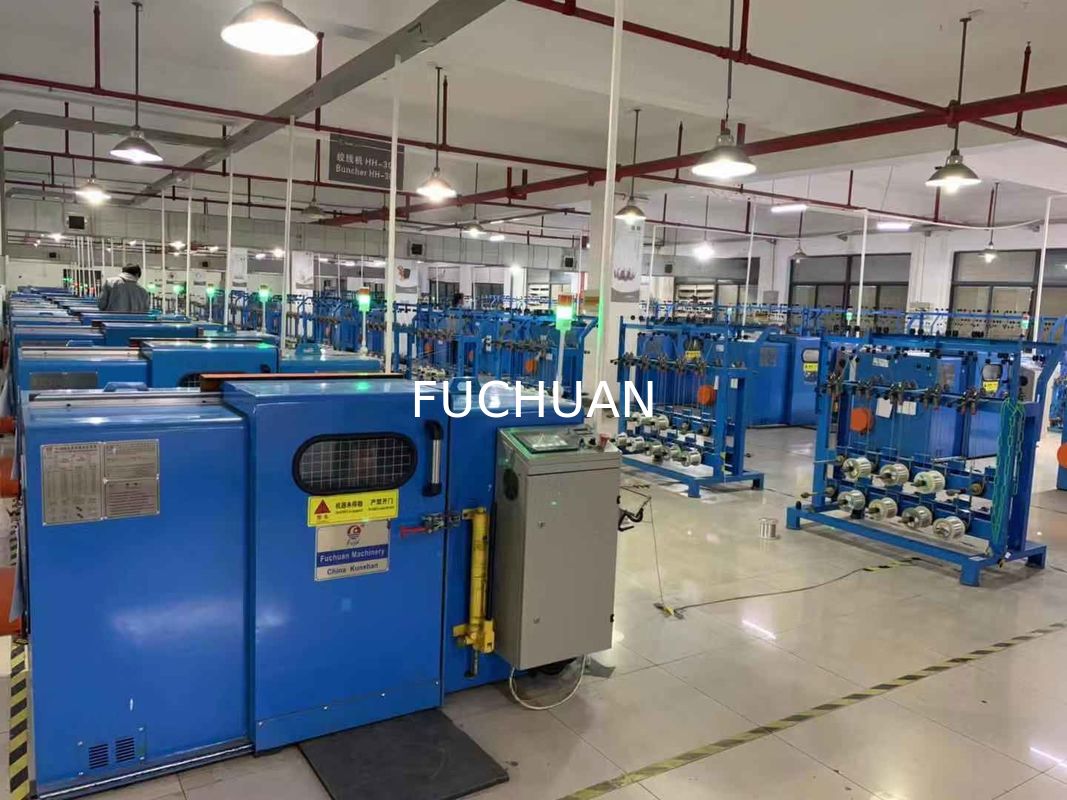

Câblage cuivre de haute précision groupant la machine avec le corps en acier à faible teneur en carbone

Mérites :

1. Haute vitesse, bonne stabilité
2. Contrôle automatique de la tension : lors de l'échouage, la bobine passe du vide au plein, la tension doit être augmentée (avec l'écran tactile, définissez gratuitement les données). La machine peut ajuster automatiquement la tension en douceur, maintenir la variation uniforme de la tension, peut obtenir un réglage de la tension pendant le travail.
3. Système de surligne : la dernière structure, le fil de la broche directement à travers la roue de guidage jusqu'à la courroie d'arc, l'arc (avec) une conception unique de rainure semi-circulaire, avec l'arc avec une ligne d'anneau en porcelaine en demi-cercle pour éviter un fonctionnement à grande vitesse en raison de la résistance au vent causée par les rayures d'échouage, phénomène de partage de saut
4. Lubrification de la broche : lubrification au beurre (défauts de lubrification à l'huile : la température de l'huile augmente lors du fonctionnement à grande vitesse, et le brouillard d'huile se concentrera en perles sur le mur, tombant sur la bobine et polluera le conducteur, provoquant des cloques lors de l'isolation du conducteur)
5. Changez la longueur de pose : facile à utiliser, il suffit de changer la roue principale en fonction de la feuille de longueur de pose.
6. Dispositif de pressage : équipé de deux dispositifs de pressage pour assurer la rondeur du conducteur après torsion, pour protéger les caractéristiques du produit de la ligne d'isolation à paroi mince, réduire efficacement l'usure des matériaux isolants.
7. Manière de comptage de mètres : la dernière conception domestique, avec des compteurs à broche ; la même machine torsadée avec un conducteur spécifications, erreur de compteur en un dix millième

principaux paramètres de performance

1. Application : plus de 7 fils en alliage, fil étamé, fil émaillé, etc. 1 + 6 peuvent remplacer la torsion par le toronnage.
2. Plage de diamètre du monofilament : φ0,025 ~ φ0,08 mm
3. Plage de diamètre de fil torsadé : φ0,075~ φ0,24 mm
4. Section transversale échouée : 0,0034 ~ 0,035 mm²
5. Spécifications de la bobine : φ200mm ×31mm×φ135mm (ou personnalisé avec les dessins du client)
6. Vitesse maximale : 3000 tr/min (vitesse de conception) ;
7. Pose de câbles : le type de roulement à tige lumineuse de φ15 mm, la longueur et la distance de pose de roulement peuvent être ajustées avec précision
8. Longueur de pose des brins : 0,8 ~ 4,0 mm, classe 14
9. Moteur principal : moteur à courant alternatif de 2,2 KW
10. Volume d'assemblage : environ 10Kg
11. Direction torsadée : les directions gauche et droite peuvent être arbitrairement sélectionnées, tirez la barre de commutation pour changer la direction, opération facile.
12. Frein : avec les freins électromagnétiques, peut obtenir un freinage automatique lors d'une déconnexion interne/externe et répondre aux compteurs de réglage
13. Contrôle de tension : tension du fil de contrôle d'embrayage magnétique, par le contrôleur de programme PLC ajuste automatiquement la tension, maintient la tension constante
14. Roulements d'entraînement de machine : arbre principal avec roulements Suède SKF, les autres sont des roulements Japon NSK
15. Courroie de distribution : importation des États-Unis
16. Chargement/déchargement de la bobine : Manuel de haut en bas de la ligne, sans ascenseur.
17. Lubrification de la broche : lubrification au beurre
18. Indice de bruit : moins de 75 dB
19. Taille de la machine (mm) : 2000L × 960W × 1100H
20. Poids : 1 200 kg
21. Revêtement : bleu clair RAL5015 (peut être personnalisé selon les exigences du client)

Performances mécaniques

1. Structure du corps :

1) Matériau : acier à faible teneur en carbone soudé ensemble.
2) Structure : le corps par recuit et vieillissement, pour éliminer les contraintes internes, puis alésé par une aléseuse de précision pour former un moulage.

2. Partie d'entrée de regroupement :

1) Position d'entrée de regroupement : face à la porte d'entrée, sur le côté droit de la machine (peut être personnalisé selon les exigences du client pour passer au côté gauche).
2) Mode d'entrée de regroupement : du dispositif de paiement à travers la zone de détection de déconnexion, d'abord jusqu'à la carte de sous-ligne totale (sous-trou par distribution 1 +6 +12 + ...), en passant par le premier moule sous pression, puis le deuxième moule sous pression, après être entré dans la broche droite dans la roue de guidage de fil. De l'arc en aluminium avec l'anneau en porcelaine, puis dans la broche gauche à l'intérieur de la roue de guidage du fil, puis à travers la roue de guidage du coin central jusqu'à la roue avant, finale à la roue de guidage de l'aligneur jusqu'à la pose du câble (voir schéma du modèle d'entrée du regroupement de fils)

3. Broche :

1) Matériau : forgeage en acier 40Cr après traitement de trempe et de revenu.
2) Précision : le diamètre de la face extérieure du noyau de l'arbre et la face d'extrémité du roulement sont rectifiés pour garantir la concentricité et la verticalité avec l'axe.
3) Balance dynamique : norme G2.5 (0,03 gramme de différence de poids)

4. Plaque d'aluminium:

1) Matériel : ZL104
2) Précision : toutes les faces d'extrémité sont positionnées par rapport aux trous de positionnement (moins de 0,03 grammes)
3) Balance dynamique : précision de G2,5 (0,03 gramme de différence de poids)

5. Arc

1) Matériel : Le Japon a importé SK5.
2) Forme : aspect spécial, réduit la résistance au vent.
3) Tolérance de poids : moins de 0,03 grammes par paire

6. Pièce de transmission : avec entraînement par courroie synchrone importé, longueur de pose précise

7. Roue d'entrée de fil :

1) Matériau : acier #45 fini avec traitement thermique HRC30-40.
2) Chromé dur sur la surface, pas facile à porter

8. Boîtier de broche :

1) Matériau : fonte ductile QT42-10.
2) Traitement : machines-outils CNC
3) Précision : un moulage d'extrémité de trou de traitement, pour assurer la concentricité.


9. Puissance dynamique : 1KW

10. Puissance installée : 2,2KW
